Connexion ‘console’ à un périphérique réseau (Cisco, H3C, etc)

Pour pouvoir vous connecter en console à un périphérique Cisco, vous devez vous munir des matériels suivants :

• Switch
• Câble d’alimentation
• Câble console : câble série RS-232 de couleur bleue

Branchez le câble console entre le périphérique et votre ordinateur.

Ouvrir le gestionnaire de périphériques

1. Appuyez sur Win + R
2. Tapez devmgmt.msc et appuyez sur Entrée

Si vous avez connecté le périphérique à un port série, vous pouvez retrouver le numéro de port dans l’onglet Port (COM & LPT).

Accéder à la console avec PuTTY

Pour accéder à la console du switch ou routeur, il faut utiliser PuTTY.

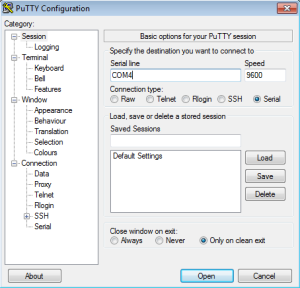

Pour le mettre en mode “série” :

• Cliquez sur Serial.
• Entrez le port utilisé pour connecter votre machine au switch ou routeur.
• Si ce n’est pas déjà fait, entrez la valeur 9600 pour la vitesse en bits/seconde.

En cliquant sur Open, vous accédez à la console du périphérique précédemment connecté.
Le switch ou routeur peut prendre un certain temps pour s’initialiser.
